Погружной пневмоударник KQ-76A
Цена по запросу
Погружной пневмоударник KQ-76A
| Длина пневмоударника: | 811 (мм) |
| Присоединительная резьба: | F48x10PIN |
| Наружный диаметр: | 66 (мм) |
| Вес: | 13,5 (кг) |
| Диаметр буровой коронки: | 76 (мм) |
| Рабочее давление: | 4-10 (бар) |
| Расход воздуха: | 6-10 (м³/мин) |
| Хвостовик буровой коронки: | CIR70 |

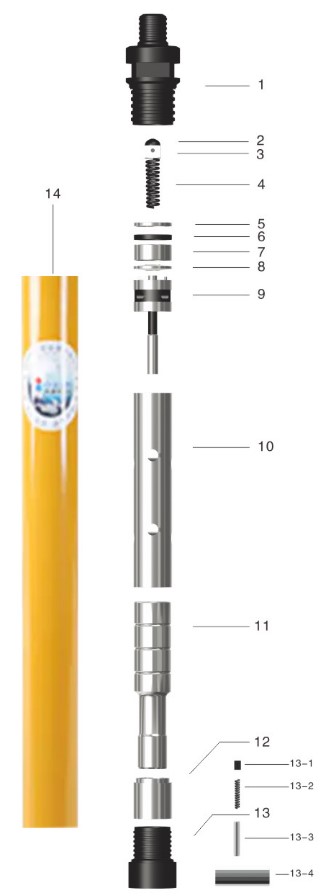

| Описание предмета | Номер части | Описание предмета | Номер части |
| 1. Верхняя букса | KQ76A-01 | 8. Тарельчатый клапан | KQ76A-08 |
| 2. Колпак обратного клапана | KQ76A-02 | 9. Воздухораспределитель | KQ76A-09 |
| 3. Обратный клапан | KQ76A-03 | 10. Внутренний цилиндр
| KQ76A-10 |
| 4. Пружина обратного клапана | KQ76A-04 | 11. Боёк (поршень) | KQ76A-11 |
| 5. Прокладка | KQ76A-05 | 12. Направляющая втулка
| KQ76A-12 |
| 6. Кольцо | KQ76A-06 | 13. Нижняя букса | KQ76A-13 |
| 7. Крышка тарельчатого клапана | KQ76A-07 | 14. Внешний рукав
| KQ76A-14 |
