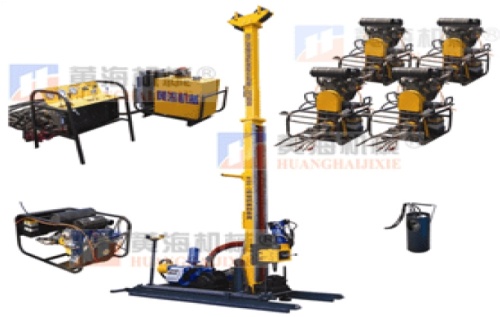

Переносная гидравлическая буровая установка HYDX-2 является облегченной моделью бурового станка, специально разработанной для геологических изысканий в труднопроходимой местности. Данный переносной станок подходит для бурения алмазным буром с керноприемником. Гидравлическая буровая установка состоит из дизельного двигателя, гидравлической системы, контрольной панели, мачты, основной лебедки, лебедки керноприемника, буровой головки, системы подачи, штангодержателя и др. Переносная буровая установка HYDX-2 имеет гидравлический привод, который приводит в действие всю установку для осуществления бурения. Модульный дизайн способствует облегчению процесса сборки, демонтажа, упрощает процесс транспортировки, даже в самые труднодоступные районы. Прочная конструкция и простая система контроля обеспечивает надежность и стабильность работы.
Основные технические характеристики
- Полностью гидравлическая модель. Вращение буровой головки обеспечивается за счет четырех гидравлических насосов, приводимых в движение пятью дизельными двигателями. Это обеспечивает полный ход подачи, как при низких, так и при высоких скоростях.
- Простой демонтаж. Переносная гидравлическая буровая установка имеет модульную конструкцию, в составе которой представлены дизельный двигатель, масляной резервуар гидравлической системы, платформа управления работы буровым механизмом. Буровая установка имеет небольшой вес, поэтому она может транспортироваться, как человеческой, так и животной силой. Переносная гидравлическая буровая установка подходит для прокладки узких скважин с уклоном 45°－90°, демонстрируя при этом высокие показатели надежности и адаптивности.
- Техническая адаптивность. Помимо технологии бурения алмазным буром, данная установка также может быть использована для других буровых технологий.
Технические характеристики
| Модель | Параметры | |
| Характеристики бурения | BQ | 350 м |
| NQ | 230 м | |
| HQ | 120 м | |
| Двигательная система | Модель | R2V870 воздушное охлаждение, дизель (5 ступеней передачи ) |
| Мощность/вес | 11 кВт/59 кг(одна передача) | |
| Скорость вращения | 2500 об/мин | |
| Силовая головка | Крутящий момент | 334-930 Н.м. |
| Скорость вращения | 0-900 об/мин | |
| Система подачи | Перемещение стрелы (гидро-цилиндр) | 1700 мм |
| Подъемная сила | 50 кН | |
| Усилие подачи | 25 кН | |
| Основная лебедка | Максимальная подъемная сила | 18 кН |
| Скорость подъема | 84 м/мин | |
| Длина троса | 30 м | |
| Диаметр троса | φ12 мм | |
| Лебедка для подъема керноприемника | Подъемная сила | 8.4 кН |
| Сила подъема | 90-240 м/мин | |
| Длина троса | 500 м | |
| Диаметр троса | φ6 мм | |
| Буровой насос | Модель | BW-100A |
| Размеры | Д×Ш×В | 3500×1500×1300 мм |
| Вес | Максимальный вес в разобранном виде | 100 кг |
