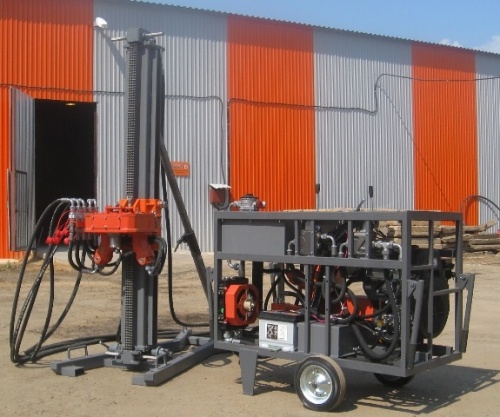

Буровой гидравлический станок Shtill – 90D предназначен для шнекового, шарошечного, пневмоударного и колонкового бурения вертикальных и наклонных скважин в породах 1-12 категорий по буримости при производстве инженерно-геологических изысканий, анкерирования, установки буроинъекционных свай, свай по технологии «Jet-Grouting» и других работ в стесненных условиях закрытых помещений и на открытых площадках.
Буровой станок состоит из нескольких основных модулей::
- Мачта;
- Вращатель;
- Основание.
2. Маслостанции (привод: электрический или бензиновый) с пультом управления.
Буровой станок имеет гидросистему, обеспечивающую двукратное изменение частоты вращения вала вращателя. Вращатель - откидной с проходным валом. Станок производится в следующих модификациях:
- БCВ-ГМ-000 - с базовым вращателем без вертлюга для шнекового и колонкового бурения скважин без использования очистных агентов;
- БСВ-ГМ-001 - с вращателем, снабженным вертлюгом на давление до 10 кг/см2 для бурения скважин с продувкой воздухом и, в частности, для бурения скважин с использованием пневмоударников;
- БСВ-ГМ-002 - с вращателем, снабженным вертлюгом на давление до 60 кг/см2 для шарошечного и колонкового бурения скважин с использованием различных очистных агентов(вода, бентонитовый раствор и др.), а также для закачивания цементных и пескоцементных растворов в полые шнеки при производстве буроинъекционных свай;
- БСВ-ГМ-003 - с вращателем, снабженным вертлюгом на давление до 600 кг/см2 для закачивания цементных растворов при бурении скважин по технологии «Jet-Crouting».
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИShtil– 90 D (с бензиновымприводом НАИМЕНОВАНИЕ ПАРАМЕТРОВ |
ВЕЛИЧИНА |
|
|
ЭКСПЛУАТАЦИОННЫЕ |
| |
|
Диаметрбурениямаксимальный, мм |
250 |
|
|
Глубинабуренияскважин, м, _шнеками: Ø 250 Ø 200 Ø 180 Ø 150 |
15 m 20 m 25m 30m |
|
|
Габаритыврабочемположении, мм: 1) буровогоблока: БСВ-ГМ-200 БСВ-ГМ-201 БСВ-ГМ-202 БСВ-ГМ-203 2) маслостанции |
1700×750×2160 1700×750×2160 1700×750×2160 1700×750×2175
1360×820×1145 |
|
|
Массабуровогостанка c рабочейжидкостью, неболее, кг |
600 |
|
|
Массамодулей, кг, неболее: _вращатель _мачта с механизмомподачи _основание _маслостанция (РВД длинна 6 м) с пультомуправления |
75 150 65 310 |
|
|
ВРАЩАТЕЛЬ |
| |
|
Тип |
подвижный, откидной, с приводомотдвухгидромоторов, с проходнымшпинделем |
|
|
Крутящиймоментсилы, Нм (давлениежидкости, кгс/см2) максимальный номинальный |
2500 (270) 2300 (250) |
|
|
Частотавращенияшпинделя, об/мин I режим II режим |
0…120 0...240 |
|
|
Номинальныйдиапазончастотвращения, об/мин (крутящиймоментсилы, Нм): I режим II режим |
35 (2300)…120 (700) 70(1150)...240(350) |
|
|
Давлениерабочегоагента в магистраливертлюга, максимальное, кг/см2: БСВ-ГМ-201 БСВ-ГМ-202 БСВ-ГМ-203 |
10 60 600 |
|
|
МАЧТА | ||
|
Типмеханизмаподачи |
цепнойполиспаст с приводом отгидроцилиндра | |
|
Усилиеподачи, кг, максимальное вверх вниз
|
1950 1350 | |
|
Ходподачи, мм |
1400 | |
|
Скоростьподачи, м/сек а) рабочийрежим: вверх вниз б) ускоренныйрежим: с усилиемподачи 1950 кг безнагрузки |
0,11 0,16
0,5 0,9 | |
|
МАСЛОСТАНЦИЯ | ||
|
Привод |
двигательбензиновый «Robin Subaru» | |
|
Мощностьпривода (максимальная), кВт |
18,4 | |
|
Насососновной |
аксиально-поршневойрегулируемый | |
|
Насосвспомогательный |
аксиально-поршневойнерегулируемый | |
|
Производительностьнасосов, л/мин основного вспомогательного |
24...78 10,5 | |
|
Емкостьгидробака, л: |
45 | |
