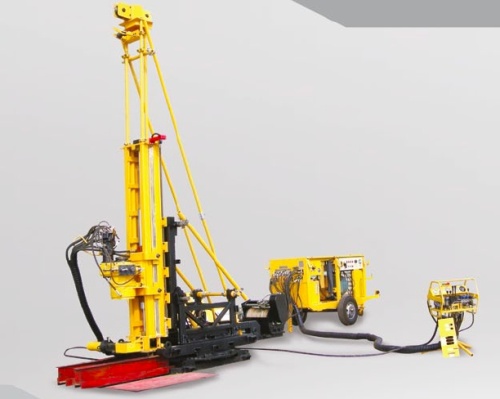

Станок буровой гидравлический SHTORM 600С (колонковое бурение), является аналогом бурового станка компании Борт лонгер серии LF. Станок на салазках. Возможна установка на гусенечный ход. Расход топлива составляет 10-14 литров в час. Данный станком возможно бурение в шахтах опасных по пыли и газу, станок может изготавливаться во взрывозащищенном исполнении, как в электрическом так и в дизельном исполнении. На данной установке возможно бурение обычным снарядом и ССК.
Технические характеристики
|
Диаметр бурения |
Глубина бурения |
|
BQ Ø 56 |
800 |
|
NQ Ø 71 |
550 |
|
HQ Ø 89 |
400 |
|
PQ Ø 114 |
200 |
|
Вес установки |
4300 кг. |
|
Гидравлическая система с водяным охлаждением |
|
|
Давление в системе |
26 МРа |
|
Гидравлический вращатель |
|
|
Максимальный момент вращение |
1,030 Nm |
|
Максимальное вращение |
1,250 Nm |
|
Ход подачи |
1,800 mm |
|
Рабочий ход подачи (гидроцилиндр) |
2000 mm |
|
Усилие вверх |
70 KN |
|
Усилие вниз |
70 KN |
|
Скорость возврата |
0-4 m/min |
|
Скорость подачи |
0-8 m/min |
|
Маневрирование мачты |
|
|
Расстояние |
1000 mm |
|
Усилие возврата |
100 mm |
|
Длинна мачты |
3300-5800 mm |
|
Угол наклона |
90-90 |
|
Система зажима |
|
|
Диапазон зажима |
50-100 mm |
|
Усилие зажима |
120 KN |
|
Механизм выворачивания |
|
|
Крутящий момент |
6000 N.m |
|
Основная лебедка |
PD14 |
|
Скорость подъема |
|
|
Усилие |
40 KN |
|
Диаметр троса |
16 mm |
|
Длинна троса |
30 m |
|
Вспомогательная лебедка |
W145 |
|
Скорость подъема |
120 m/min |
|
Усилие |
20 KN |
|
Диаметр троса |
6 mm |
|
Длинна троса |
800 m |
|
Насос для буровой жидкости |
BW-250A. 180 L/ min |
|
Габаритные размеры: Буровой Силового блока Операторского блока |
330*1800*2170 mm 3300*1210*1180 mm 840*730*1000 mm |
|
Двигатель дизельный Siemens Y2-250M-4B35 |
55 кВт / 1400 rpm |
