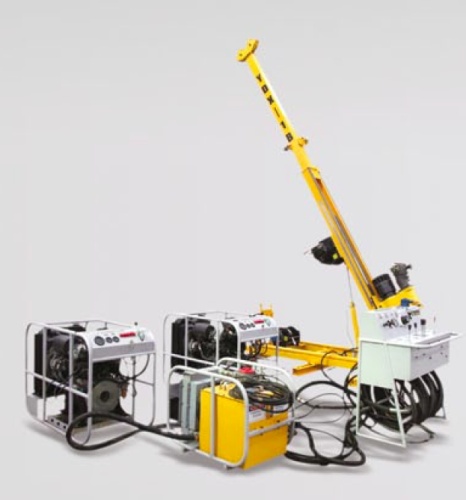

Станок буровой SHTORM 500С (колонковое бурение), является аналогом бурового станка компании Борт лонгер серии LF. Станок на салазках. Возможна установка на гусенечный ход. Расход топлива составляет 10-14 литров в час. На данной установке возможно бурение обычным снарядом и ССК.
Технические характеристики
|
Диаметр бурения |
Глубина бурения |
|
BQ Ø 56 |
600 |
|
NQ Ø 71 |
400 |
|
HQ Ø 89 |
200 |
|
PQ Ø 114 |
100 |
|
800 кг. Максимальный вес самого большого агрегата 280 кг. (по частям) |
|
|
Гидравлическая система с воздушным охлаждением |
|
|
Давление в системе |
22 МРа |
|
Гидравлический вращатель |
|
|
Максимальный момент вращение |
1,120 Nm |
|
Максимальное вращение |
1,100 Nm |
|
Ход подачи |
1,800 mm |
|
Рабочий ход подачи |
1800 mm |
|
Усилие вверх |
70 KN |
|
Усилие вниз |
35 KN |
|
Скорость возврата |
0-4 m/min |
|
Скорость подачи |
0-8 m/min |
|
Маневрирование мачты |
|
|
Расстояние |
1000 mm |
|
Усилие возврата |
100 mm |
|
Длинна мачты |
6 200 mm |
|
Угол наклона |
45-90 |
|
Система зажима |
|
|
Диапазон зажима |
50-100 mm |
|
Усилие зажима |
120 KN |
|
Механизм выворачивания |
|
|
Крутящий момент |
6000 N.m |
|
Основная лебедка |
PD12 |
|
Скорость подъема |
46 m/min |
|
Усилие |
30 KN |
|
Диаметр троса |
14 mm |
|
Длинна троса |
30 m |
|
Вспомогательная лебедка |
W125 |
|
Скорость подъема |
110 m/min |
|
Усилие |
11 KN |
|
Диаметр троса |
5 mm |
|
Длинна троса |
500 m |
|
Насос для буровой жидкости |
BW-250A. 180 L/ min |
|
Габаритные размеры: Буровой Силового блока Операторского блока |
3 450*1800*1500 mm 1280*680*1135 mm 1030*655*1135 mm |
|
Двигатель дизельный Yanmar 4TNV84T |
35 кВт / 2800 rpm |
