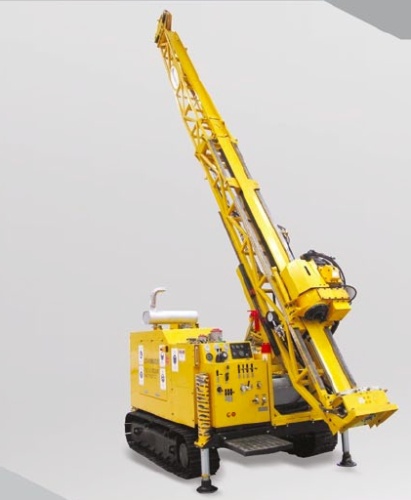

Станок буровой гидравлический SHTORM 1300С (колонковое бурение), является аналогом бурового станка компании Борт лонгер серии LF. Станок на гусенечном шасси. Данный станком возможно бурение в шахтах опасных по пыли и газу, станок может изготавливаться во взрывозащищенном исполнении, как в электрическом так и в дизельном исполнении. На данной установке возможно бурение обычным снарядом и ССК. Установка поставляется с 4 домкратами.
Технические характеристики
|
Диаметр бурения |
Глубина бурения |
|
BQ Ø 56 |
1300 |
|
NQ Ø 71 |
1000 |
|
HQ Ø 89 |
700 |
|
PQ Ø 114 |
400 |
|
Вес установки |
10300 кг. |
|
Гидравлическая система с воздушным охлаждением |
|
|
Давление в системе |
26 МРа |
|
Гидравлический вращатель |
|
|
Максимальный момент вращение |
4,257 Nm |
|
Максимальное вращение |
1,182 Nm |
|
Ход подачи |
3500 mm |
|
Рабочий ход подачи (гидроцилиндр) |
3500 mm |
|
Усилие вверх |
120 KN |
|
Усилие вниз |
50 KN |
|
Скорость возврата |
0-4 m/min |
|
Скорость подачи |
0-8 m/min |
|
Маневрирование мачты |
|
|
Усилие возврата |
100 mm |
|
Длинна мачты |
10 000 mm |
|
Угол наклона |
45-90 |
|
Система зажима |
|
|
Диапазон зажима |
50-120 mm |
|
Усилие зажима |
120 KN |
|
Механизм выворачивания |
|
|
Крутящий момент |
7000 N.m |
|
Основная лебедка |
PD24 |
|
Скорость подъема |
30/70 m/min (две скорости) |
|
Усилие |
68 KN |
|
Диаметр троса |
16 mm |
|
Длинна троса |
30 m |
|
Вспомогательная лебедка |
W145 |
|
Скорость подъема |
120 m/min |
|
Усилие |
11 KN |
|
Диаметр троса |
6 mm |
|
Длинна троса |
1000 m |
|
Насос для буровой жидкости |
BW-250A. 180 L/ min |
|
Преодолеваемый уклон |
30 |
|
Скорость передвижения |
2 км/ч |
|
Габаритные размеры (в транспортном положении) |
5430*2300*2600 mm |
|
Двигатель дизельный Cummins 6BTA-5.9-C180 |
132 кВт / 2500 rpm |
