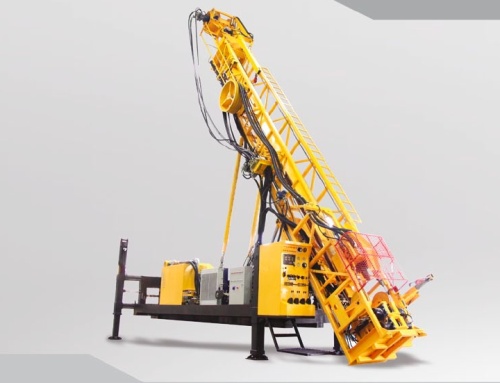

Станок буровой гидравлический SHTORM 1000С (колонковое бурение) с возможностью бурения с обратной циркуляцией (RS). Данный станком возможно бурение в шахтах опасных по пыли и газу, станок может изготавливаться во взрывозащищенном исполнении, как c электрическим так и c дизельным приводом. На данной установке возможно бурение обычным снарядом и ССК. Установка поставляется с 4 аутригерами. Возможно установка станка на гусенечное шасси.
Технические характеристики
|
Диаметр бурения |
Глубина бурения |
|
BQ Ø 56 |
2000 |
|
NQ Ø 71 |
1500 |
|
HQ Ø 89 |
1000 |
|
PQ Ø 114 |
750 |
|
RS 4,5 inch |
400 |
|
Вес установки без гусениц / на гусеничном ходу и с компрессором |
10300 / 20 100 кг. |
|
Гидравлическая система с воздушным охлаждением |
|
|
Давление в системе |
29 МРа |
|
Гидравлический вращатель |
|
|
Максимальный момент вращение |
11,400 Nm |
|
Максимальное вращение |
1,180 Nm |
|
Ход подачи |
7230 mm |
|
Рабочий ход подачи (гидроцилиндр) |
7320 mm |
|
Усилие вверх |
160 KN |
|
Усилие вниз |
80 KN |
|
Скорость возврата |
0-4 m/min |
|
Скорость подачи |
0-8 m/min |
|
Маневрирование мачты |
|
|
Усилие возврата |
100 mm |
|
Длинна мачты |
10 000 mm |
|
Угол наклона |
45-90 |
|
Система зажима |
|
|
Диапазон зажима |
50-120 mm |
|
Усилие зажима |
120 KN |
|
Механизм выворачивания |
|
|
Крутящий момент |
7000 N.m |
|
Основная лебедка |
P4 |
|
Скорость подъема |
50 и 80 m/min (две скорости) |
|
Усилие |
85 и 138 KN |
|
Диаметр троса |
122mm |
|
Длинна троса |
25 m |
|
Вспомогательная лебедка |
W45 |
|
Скорость подъема |
120 и 380 m/min |
|
Усилие |
14 и 55 KN |
|
Диаметр троса |
6,6 mm |
|
Длинна троса |
2000 m |
|
Насос для буровой жидкости |
BW-250AA. 200 L/ min |
|
Преодолеваемый уклон |
30 |
|
Скорость передвижения |
2 км/ч |
|
Габаритные размеры (в транспортном положении) |
13300*2500*3230 mm |
|
Двигатель дизельный Cummins 6LTAA-8.9-C32S |
239 кВт / 2200 rpm |
